Niveau d’étanchéité : IP65, IP67 (SMH170 only), IP64 | IP65 | IP67 (pour SMH170)
Type de retour d’information :
Hiperface Absolute
Encoder (single-turn),
Incremental Encoder,
Hiperface Absolute
Encoder (multi-turn),
Résolveur | Codeur incrémental | Codeur
absolu Hiperface (monotour) | Codeur
absolu Hiperface (multitour)
Vitesse de sortie maximale : up to 7500 RPM
Taille de l’arbre :
Metric: 0 > 30 – 40 mm,
Metric: 0 > 1 – 15 mm,
Metric: 0 > 20 – 30 mm,
Metric: 0 > 15 – 20 mm
Technologie : Electromechanical
Type d’arbre : Keyway, Lisse | Claveté
Entraînement Parker compatible: PSD1, Compax3 | PSD1
Type de montage:
PCD: > 200 – 300 mm, Pilot 0: > 50 – 100 mm, PCD: > 50 – 100 mm, PCD: > 100 – 200 mm, PCD: 1 – 50 mm, Pilot 0: 1 – 50 mm, Pilot 0: > 100 – 200 mm
Dimension du châssis :
82mm, 60mm, 100mm, 115mm, 142mm, 170mm, 40mm | 60mm | 82mm | 100mm |115mm | 142mm | 170mm
Température de service : -10 to +40 °C, 14 to 104°F
Spécifications respectées : UL/cUL listed (SMH60-142 for torque between
1.4 to 15 Nm), Marquage CE I Homologué UL/CUL (pour SMH60-142)
Série de produits : SMH
Style de produit : Brushless Servo
Couple de crête : 0,75 – 190 Nm, 6,64 – 1682 Ib-inch
Frein de maintien inclus : Option
Tension d’entrée :
400-480VAC, 230VAC | 400-480VAC
Type de produit : Electric Motor
Couple continu : 0,19 – 60 Nm, 1,68 – 531
Ib-inch
Vitesse nominale : 7500 min-1 RPM
Méthode de refroidissement : Convection naturelle

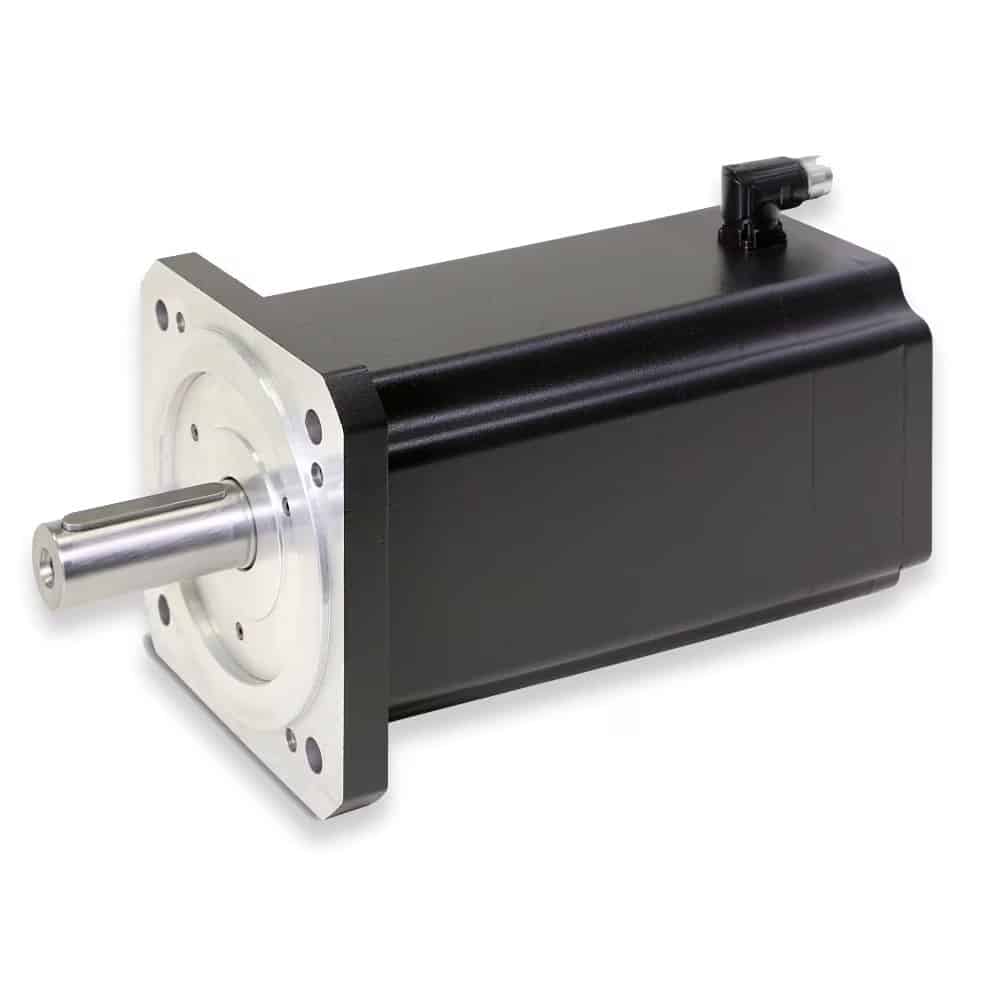

La série SMH a été conçue pour combiner une technologie de pointe avec une très haute performance.
Utilisant une technologie innovante «pôle saillant» intégrant des aimants néodyme-fer-bore à l’arbre moteur, les moteurs SMH peuvent atteindre de très fortes accélérations et résister à des surcharges sans risque de démagnétisation ou de détachement des aimants. De plus, les dimensions du moteur sont considérablement réduites offrant des avantages significatifs en termes de couple et de performances dynamiques. Par rapport la technologie traditionnelle des servomoteurs, le couple est environ 30% plus élevé pour une inertie rotor extrêmement faible, ce qui le rend particulièrement adapté aux applications hautement dynamiques.
La gamme de moteurs brushless SMH permet une grande flexibilité grâce à sa vaste gamme de tailles moteurs, bride et types d’arbre, dispositifs de rétroaction et différentes options de bobinage.
Caractéristiques :
◦ Servomoteurs brushless synchrones disponibles en tailles de bride 40, 60, 82, 100, 115, 142 et 170 mm
◦ Vitesse jusqu’à 7500 min-1 / couple permanent de 0,19 à 60Nm
◦ Une technologie innovante «pôle saillant» intégrant des aimants néodyme-fer-bore
◦ Par rapport la technologie traditionnelle des servomoteurs, le couple est environ 30% plus élevé
◦ Rotor faible inertie / Grande dynamique
◦ Inertie augmentée et frein de maintien disponibles en options
◦ Retour résolveur, codeur absolu ou incrémental mono/multitours
◦ Grande flexibilité grâce à une large gamme d’options
◦ Personnalisation bobinages/tensions
◦ Compatible avec les servovariateurs Compax3 Parker
Application :
◦ Alimentation, Pharmacie et boissons
◦ Machines d’emballage
◦ Machines de formage
◦ Systèmes de manutention
◦ Automatisation industrielle
◦ Sciences de la vie
◦ Industrie automobile
◦ Machines d’impression
◦ Machines textiles
◦ Robotique
◦ Pompes servo hydraulique
Caractéristiques techniques – Vue d’ensemble:
◦ Type de moteurs : Servomoteurs synchrones à aimants permanents
◦ Conception rotor : Rotor à aimants terre rare en surface
◦ Nombre de pôles : 8
◦ Gamme de puissance : 0,1 – 9,4 kW
◦ Gamme de couple : 0,19 – 60 Nm
◦ Gamme de vitesse : 0 – 7500 min-1
◦ Montage : Bride à trous lisses
◦ Bout d’arbre : Arbre plein claveté / Arbre plein lisse (option)
◦ Refroidissement : Convection naturelle
◦ Degré de protection(IEC60034-5) : IP64 / IP65 (option) / IP67 (SMH170)
◦ Capteur : Résolveur / Codeur incrémental / Codeur Hiperface absolu (SinCos)
◦ Autres options : Frein / Protection thermique (KTY) / Inertie augmentée
◦ Certification : CE / UL (SMH60-142)
◦ Tension d’alimentation : 230 / 400 VAC (autres tensions sur demande)
◦ Classe de température : Classe F
◦ Connexions : Connecteurs / Boîte à bornes
La gamme des moteurs Parker SMH est disponible avec des options standards ou personnalisées pour adapter le moteur à votre application. Si l’option n’est pas répertoriée, merci de consulter notre service technique
