Disponibles dans des tailles de 70 à 155mm, les moteurs EX sont conçus pour être utilisés en atmosphère explosive. Deux versions sont disponibles en conformité aux normes Nord-Américaines (UL/cUL) ou Européenne (CE).
Niveau d’étanchéité : IP64 | IP65, IP65
Type de retour d’information : Hiperface Absolute
Encoder (single-turn),
Hiperface DSL®
Absolute Encoder
(single-turn), Hiperface
DSL® Absolute Encoder (multi-turn), Hiperface
Absolute Encoder
(multi-turn), Sensorless, Résolveur Codeur absolu Endat (monotour) | Codeur absolu Endat (multitour)
Codeur absolu
Hiperface (monotour) |
Codeur absolu
Hiperface (multitour) |
Sans capteur
Taille de l’arbre :
Metric : 0 > 15 – 20 mm,
Metric: 0 > 30 – 40 mm,
Metric: 0 > 1 – 15 mm,
Metric: 0 > 20 – 30 mm
Spécifications respectées :
CCC, ATEX / IECEX / KOSHA, Marquage CE | Homoloqué UL/cUL / ATEX ‘Ex’ Safety Rated
Technologie : Electromechanical
Type d’arbre : Keyway, Lisse | Claveté
Entraînement Parker compatible : SLVD-N, PSD1, Compax3 | SLVD-N
Type de montage :
Pilot 0: > 100 – 200 mm,
Pilot 0: > 50 – 100 mm,
PCD: > 100 – 200 mm,
PCD: > 50 – 100 mm
Vitesse de sortie maximale :
up to 6800 RPM
Dimension du châssis :
92mm, 155mm, 120mm, 70mm | 92mm | 120 mm I 1155mm
Température de service: -20 to +60 (with derating) °C, -4 to 140 (with derating) °F
Série de produits : EX
Type de produit : Electric Motor
Couple de crête : 6,6 – 137 Nm, 58 – 1213 b-inch
Frein de maintien inclus : Option
Tension d’entrée :
400-480VAC, 230VAC |
400-480VAC
Style de produit : Brushless Servo
Couple continu : 1,75 – 35 Nm, 15 – 310 b-inch
Vitesse nominale : 0 – 7600 RPM
Méthode de refroidissement : Convection naturelle

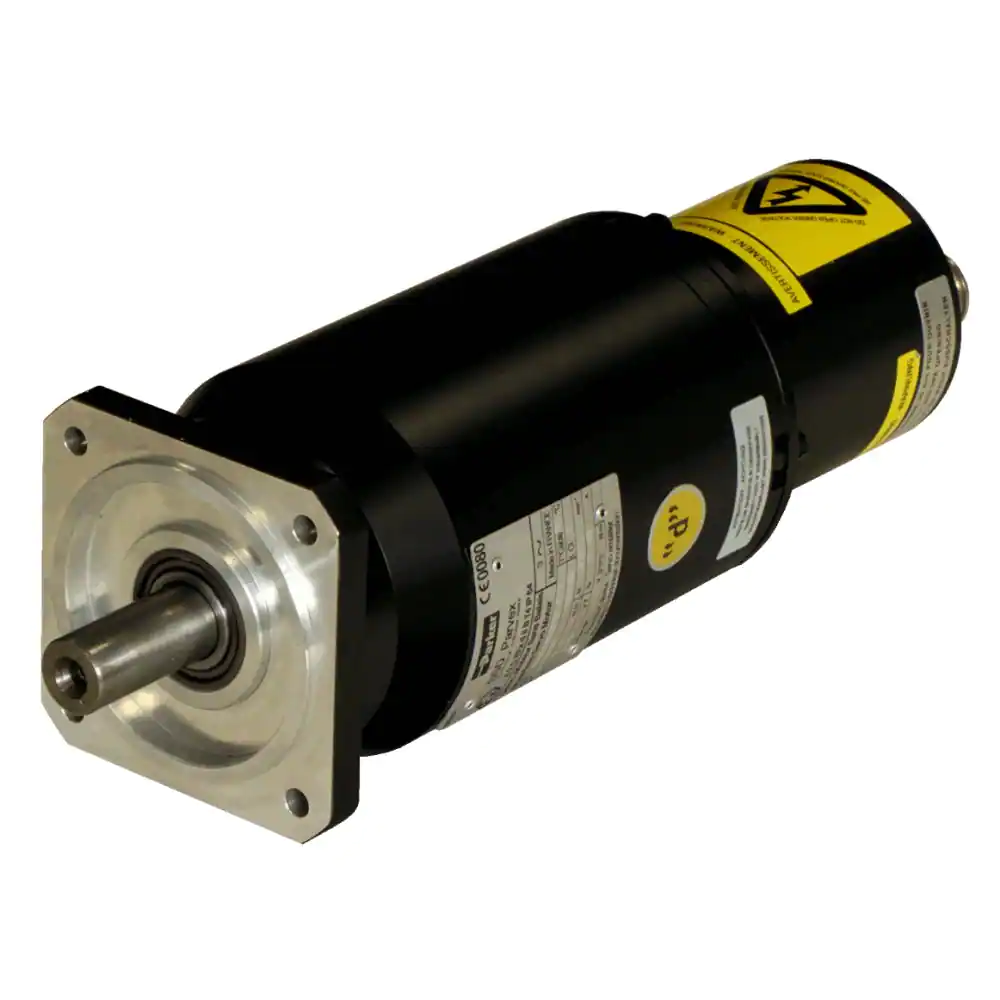

La série EX est une gamme de servomoteurs conçus pour être utilisés en atmosphère explosive. La série EX est capable de supporter une explosion interne sans risque de propagation à son environnement proche. Deux versions sont disponibles, conforme à la directive ATEX 94/9/CE et à la norme nord-américaine UL. De conception innovante 10 pôles, ils se caractérisent par une excellente qualité de mouvement, grande accélération et décélération, et une densité de couple élevée dans une large gamme de vitesse. Différentes variantes de bobinage et de nombreuses options permettent d’offrir un maximum de flexibilité.
Avantages :
◦ Servomoteurs antidéflagrants
◦ Disponibles en version CE ou UL
◦ Hautes performances dynamiques
◦ Compacité et robustesse
◦ Pas de maintenance
Applications :
◦ Alimentation, Pharmacie et Boissons
◦ Machines de formage
◦ Machines d’impression
◦ Environnement dangereux ou explosif
◦ Robots de peinture
Caractéristiques techniques :
◦ Type de moteurs : Moteurs synchrones à aimants permanents
◦ Taille : 70 – 155mm
◦ Gamme de couple : 1,75 to 35 Nm
◦ Gamme de vitesse : 2000…7600 min-1
◦ Nombre de pôles : 10
◦ Montage : Bride avec trous lisses
◦ Interface mécanique : Arbre plein lisse (standard) / Arbre plein claveté (option)
◦ Capteur de vitesse/position : Résolveur 2 pôles (standard) / Codeur absolu EnDat (option) / Codeur absolu Hiperface (option)
◦ Protection thermique : Thermocontacts et thermofusibles intégrés au bobinage
◦ Autres options : Frein de parking
Versions Européennes :
◦ Tension d’alimentation : 230 / 400 VAC
◦ Conformité : Directive ATEX 94/9/EC – EN60079-0, EN60079-1 Normes EN61241-0 et EN61241-1
◦ Classification : – II 2G Ex d IIB T4 / IP64 (Gaz) / – || 2GD Ex d IIB T4 / IP65 Ex tD A21 / IP65 T135°C (Gaz et poussière)
◦ Indice de protection : IP64 (standard) / IP65 (option)
◦ Connexions : Presse étoupes
◦ Certification : CE / ATEX Ex
Versions Nord-Américaines :
◦ Tension d’alimentation : 230 / 480 VAC
◦ Conformité : Standard UL 674 – Electric Motors and Generators for use in Division 1 Hazardous (Classified)
Locations
◦ Classification : – Classe 1, Division 1, Group C & D
◦ Indice de protection : IP65
◦ Connexions : Trous taraudés
◦ Certification : UL / cUL
